完全自動ベースステーションを備えたプレミアムロボット掃除機とモップのコンボへの移行は、ライフスタイルを驚くほどアップグレードします。重い水の入ったキャニスターをシンクまで運ぶという、毎日の面倒な家事を解消してくれるでしょう。ただし、独立型の水タンクから配線接続の配管接続に移行すると、まったく新しい一連の技術的課題が生じます。多くの住宅所有者は、混乱と不安のイライラするサイクルに陥っていると感じています。彼らは、キッチンのキャビネットに誤って浸水したり、住宅の配管を台無しにしたり、バスルームの壁の後ろに隠れたパイプの漏れが発生したりすることを心配しています。
このためらいは完全に正当です。標準的な指示書では、住宅の水道管の圧力、サイフォンのフィードバック ループ、パイプの半径が狭いねじれなど、重要な配管のダイナミクスが頻繁に説明されています。物的損害の危険を冒さずに床のモップ掛けループを完全に自動化するには、絶対的な技術的精度でこのセットアップに取り組む必要があります。この包括的な設置ガイドでは、自動化ベース ステーションの専門的な配管設計図を提供します。理想的な場所を選択する方法、清潔な飼料投入口と雑排水の排水経路を安全に構成する方法を学び、高吸引力のコードレススティック掃除機が家庭用清掃システムを維持するために必要なコンパニオンツールである理由を理解します。
簡単な回答
ロボット掃除機用の水道管を取り付けるには、3/8 インチまたは 1/2 インチの真鍮製配管 T バルブをシンクの冷水ラインに接続し、1/4 インチの PE チューブをベースステーションの吸気口に接続します。廃水ラインを物理的なエアギャップのある排水管に挿入し、インライン減圧バルブが入力速度を 45 PSI 未満に確実に下げます。
圧力管理制御: 家庭用回線の圧力が 50 PSI を超える場合は、ベース ステーションの内部マイクロ ソレノイドの亀裂を防ぐために、インライン減圧弁 (PRV) を取り付ける必要があります。
スクエアカット法: ポリエチレン (PE) チューブを標準的なハサミで決して切断しないでください。専用のパイプ カッターを使用して完璧な 90 度の角度を実現し、クイック コネクト フィッティング内の O リングの歪みを防ぎます。
サイフォン給水隔離: 下水ガスがステーションハウジングにサイフォンで逆流するのを防ぐために、雑排水排水ラインに物理的なエアギャップまたは逆止弁を必ず設置してください。
乾いた表面のコンパニオン: 配管ロボット ベース ステーションは、毎日の濡れた床のモップ掛けをシームレスに管理しますが、床上のモールディング、階段、狭いユーティリティ コーナーからほこりを取り除くには、吸引力の高いコードレス スティック掃除機が必要です。
漏水通知アーキテクチャ: スマート電子水漏れセンサーを配管ベースステーションのキャビネットの下に配置すると、チューブの接続が時間の経過とともに弱くなると、即座に自動化されたスマートフォンの安全警告が提供されます。
パイプをほどいたり、室内キャビネットに穴を開けたりする前に、設置場所を慎重に選択する必要があります。適切な動作を保証するには、選択した場所が特定の建築および配管の制約を満たしている必要があります。
不適切な場所を選択すると、パイプの配線が複雑になり、重力によって供給される排水ラインが混乱し、時間の経過とともに偶発的な水害のリスクが高まります。
近接ルール マトリックス: 基地局は、住宅の冷水供給ラインと廃水排水管から横方向 15 フィート (約 4.5 メートル) 以内の完全に平らな水平床に設置する必要があります。また、スイッチのない標準的な壁コンセントから 5 フィート以内に設置する必要があります。

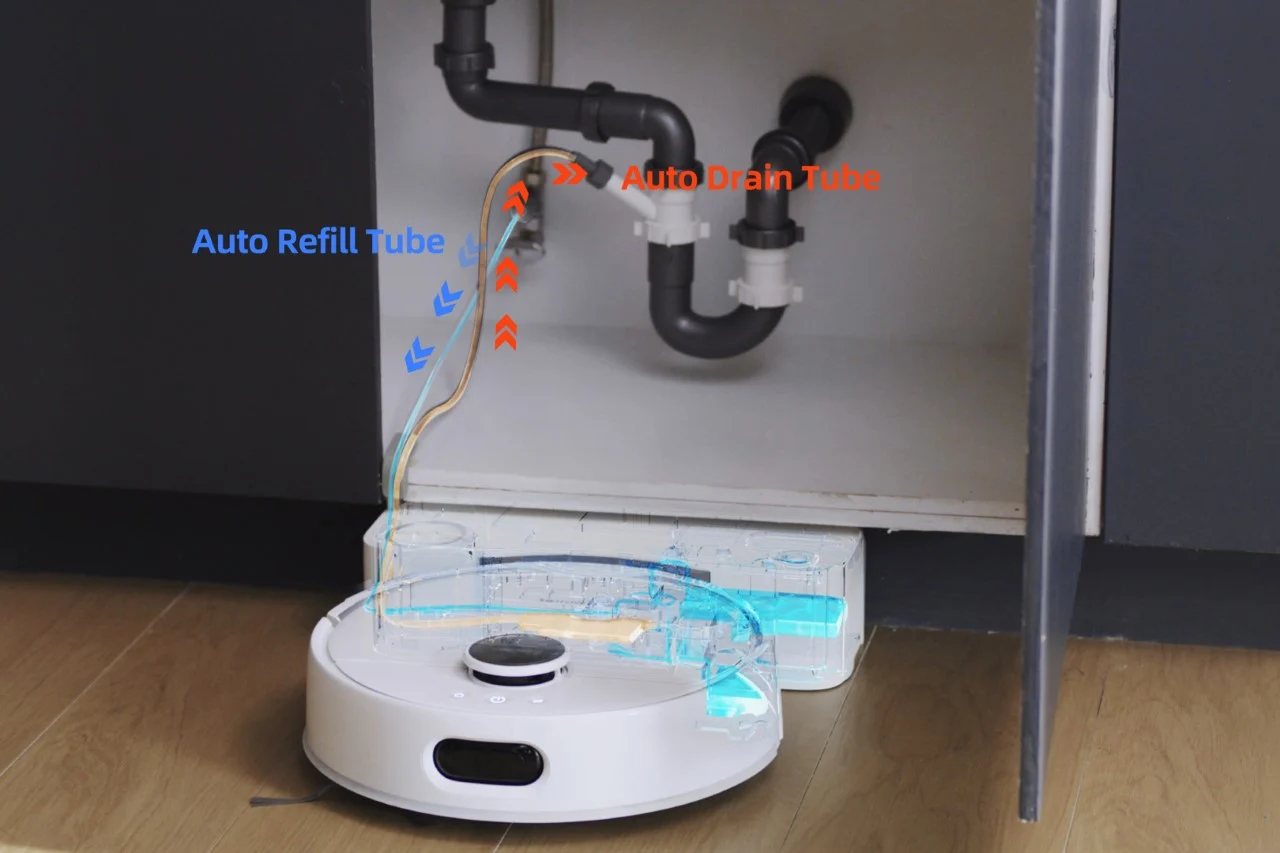

キッチン シンク キャビネット ハブ: これは最も人気のある設置場所です。冷水遮断アングルバルブとキッチンシンクの P トラップ排水ラインに直接、低ストレスでアクセスできます。主な欠点は、きれいなポリエチレン (PE) ラインと汚れたポリエチレン (PE) ラインをロボットのベース ステーションに配線するために、木製キャビネット ベースの側面に 1.5 インチの穴を開ける必要があることです。
ランドリールームの洗濯機スタック: ランドリールームのユーティリティボックスを活用することは、優れた代替手段です。オープンウォーターラインバルブと廃水排水用の露出した洗濯機スタンドパイプを備えており、高価な家具の木材に穴を開ける必要が完全になくなります。
バスルーム バニティ ループ: コンパクトなフロア プランや 1 階建てのレイアウトに最適です。バスルームのシンクラインから直接きれいな水を供給し、特殊なスリップジョイント分岐テールピースを使用して雑排水排水チューブを洗面化粧台のシンクポップアップ排水分岐に配線できます。
適合しないアダプターや低品質のビニール製水槽用ホースを使用して自動化されたスマート アプライアンスを接続しようとすると、配管の故障につながります。ロボット真空自動補充モジュールは、特殊なハードウェア インターフェイスを必要とする高密度の半剛体配管ラインを利用します。
設置プロジェクトを開始する前に、必ずホーム ツール キットをこの認定産業用コンポーネント チェックリストと照合してください。
配管部品名 | 標準サイズ・仕様 | 一次機械機能 | 関連するシステムの安全性リスク |
真鍮製圧縮 T バルブ | 3/8インチ x 3/8インチ x 1/4インチネジ | 主な冷水供給を分割して独立した分岐ラインを作成します。 | 高 (スレッドの不一致により、直ちに構造的な漏れが発生する可能性があります)。 |
ポリエチレン (PE) チューブ | 1/4インチの外径(OD) | 圧力をかけられたきれいな水を壁から基地局まで運びます。 | 中程度（低品質のプラスチックラインは時間の経過とともに破裂する可能性があります）。 |
減圧弁（PRV） | 1/4インチ クイックコネクト インライン | 家庭に流入する水圧を安全な 30 ～ 40 PSI の天井まで下げます。 | 高 (この部品を省略すると、ステーション内部のソレノイドに亀裂が入る可能性があります)。 |
ロック安全クリップ | 1/4インチ ホースシュースタイル | PE チューブをクイックコネクトフィッティング内にしっかりとロックします。 | 中程度 (急激な圧力上昇によりチューブが吹き飛ぶ可能性があります)。 |
エアギャップブレーカーフィッティング | 1/2インチ～1/4インチのバーブインターフェイス | 排水ラインに物理的な空隙を作り、廃水の逆流を防ぎます。 | 高 (これを省略すると、有毒な下水ガスが家庭内に侵入する可能性があります)。 |
家の主冷水ラインへの接続は、特定の注意深い順序で実行する必要があります。設置を急いだり、ライン圧力をクリアしなかったりすると、直ちに水の飛沫が発生したり、真鍮の交差ネジ接合が発生したり、乾式壁の裏に隠れた構造上の湿気が発生したりする可能性があります。
気密性と高性能の浄水接続を保証するには、次の段階的な配管手順に従ってください。
1.冷水アングルバルブを隔離します：時間：2分。
シンクキャビネットの下にある冷水遮断アングルバルブを見つけます (通常は右側のパイプ)。楕円形の金属製ハンドルを時計回りに止まるまで完全に回転させます。シンクの蛇口の蛇口を完全に開いて、残っているライン圧力を抜き、バルブ本体の下に小さなタオルを置きます。
2.真鍮のTアダプターバルブをねじ込みます：時間：5分。
調節可能なレンチを使用して、アングル バルブのネジ山の上部からフレキシブルな金属編組蛇口ラインを緩めて外します。真鍮製圧縮 T アダプター バルブをアングル バルブに直接ねじ込みます。手でしっかりと締めてから、レンチでさらに 1/4 回転加えます。メインの蛇口ラインを T バルブの上部に再度取り付けます。
3.インライン圧力バルブを取り付けます：時間: 3 分。
1/4 インチ PE チューブの 6 インチのセグメントを測定します。鋭利なパイプ カッターを使用して、チューブのラインを完全に 90 度の正方形にカットします。新しい真鍮製 T バルブの 1/4 インチ出力ポートに一端を挿入します。反対側の端をインライン減圧バルブ (PRV) の吸気矢印ポートに挿入し、チューブが内部 O リングを超えて収まるまで強く押します。
4.チューブとシートロッククリップの配線：時間：5分。
残りの長さの 1/4 インチ PE チューブを PRV の出力側からキャビネットの穴を通してロボット ベース ステーションの背面まで通します。ラインをステーションの浄水入口ポートにまっすぐに挿入します。すべてのクイックコネクト継手のカラーの下にあるプラスチック製の馬蹄形ロック クリップをスライドさせて、圧力がかかってもチューブが緩むことがないようにします。
きれいな水の供給経路は設置方程式の半分にすぎません。また、モップ洗浄サイクル中に生成される雑排水を処理するための安全な排水経路を設計する必要もあります。雑排水には髪の毛、床のグリース、生物学的汚れが含まれているため、雑排水を不適切に処分すると衛生上重大な危険を引き起こす可能性があります。
配管排水の物理的性質を理解することで、ご自宅に有害な下水のバックアップや悪臭を確実になくすことができます。
[基地局廃水排水管] ---> 1/4インチPE排水管 ---> ドロップループトレーリング
|
[下水道管Pトラップ] <--- エアギャップブレーカー継手 <-----------------+ (有毒ガスのサイフォン発生を停止)
直接吸い上げの危険性: ロボットの廃水ラインを、保護せずに家庭の排水管や下水管に直接テープやシールで固定しないでください。大量の水が家のパイプを通って排水されると、配管スタック内に強力な負圧の真空が発生します。ロボットのラインが排水管に直接密閉されている場合、この真空により汚れた下水と有毒な下水ガス (メタンや硫化水素など) がチューブを通して逆流され、きれいな基地局のハウジングが汚染されます。
エアギャップ ブレーカーの義務: スマート家電を下水汚染から永久に隔離するには、排水箇所に物理的なエアギャップ ブレーカー継手を組み込む必要があります。洗濯物のスタンドパイプに配線する場合は、硬質プラスチックのドロップ ブラケットを使用して、スタンドパイプの開口部の上縁から少なくとも 2 インチ上の 1/4 インチの排水チューブを吊り下げます。この物理的なギャップにより、下水道のバックアップが厳しい場合でも、廃水がロボットの内部配管ラインに逆流するのではなく、ランドリーの床にこぼれることが保証されます。
重力スロープの管理: 一定の住宅用公共施設の圧力下で容易に移動する上水ラインとは異なり、基地局の雑排水ポンプは軽い圧力を加えて廃水を洗い流すだけです。排水ラインは、ベースステーションから家庭用排水路まで、連続的な下向きの重力勾配に従う必要があります。チューブラインに深刻な上向きのループやたわみがあると、重いスラッジが捕捉され、ラインの詰まりにつながり、ロボットに「廃水排水エラー」の障害が発生します。
最新のホーム オートメーションの清掃ルーチンを設計する際には、配管に統合されたロボット掃除機とモップのコンボが高度に特殊化された単一表面ツールであることを認識することが重要です。家庭の水道インフラにベースステーションを配線することで、高機能な日常メンテナンスハブが構築されますが、標準的な家庭のすべての清掃ニーズを満たせるわけではありません。
家のメンテナンス ルーチンを真に最適化するには、この固定システムと柔軟な手動のコンパニオン ツールを組み合わせる必要があります。
[スマートクリーニングマトリックス]
|
+---> 配線済みの配管ロボットモップ ---> 毎朝稼働 ---> 濡れた床の自動メンテナンス
+---> コードレススティック掃除機 ---> 毎週末実行 ---> 手動での詳細な詳細および床上の作業
固定インフラストラクチャのチャンピオン: 配管ロボット掃除機は、固い床面を自動的に維持する点で比類のないものです。毎朝、配線された機械を稼働させることで、表面のほこり、泥だらけの足跡、軽いこぼれなどを、乾燥してシミになる前に確実に掃き、拭き取ります。ベースステーションはタンクの補充とフラッシュを自動的に行うため、人間の労力を必要とせずに数週間スムーズに動作し、堅い表面の床を一貫してメンテナンスするための完璧なツールとなります。
コードレス スティック ディテーリング ソリューション: ただし、固定ロボット掃除機は厳しい物理的制限の下で動作します。高い窓枠を掃除したり、天井の通気口のほこりを払ったり、配管ベース ステーション キャビネットのすぐ後ろの狭い隙間に手を入れたりすることはできません。さらに、ロボットには、ふかふかのカーペットから深い塵を取り除くのに必要な大量の空気流量がありません。電動ブラシヘッドと狭い隙間ツールを備えた軽量のモジュール式コードレススティック掃除機は、週末の大掃除、階段のメンテナンス、床上のデリケートなホコリ取りを行うのに不可欠なツールです。
住宅用配管プロジェクトの最終段階では、厳格な品質管理が中心となります。すべての回線が稼働し、設置されたら、急いでベースステーションを壁に押し戻すと、マイクロリークが隠れてしまう可能性があり、時間の経過とともに床板がゆっくりと腐ったり、木製キャビネットが歪んだりする可能性があります。
この系統的な圧力校正ルーチンに従って、配線された設置が今後何年にもわたって安全で乾燥した状態に保たれるようにしてください。
漸増加圧パス: 真鍮製アングルバルブをすぐに大きく開けないでください。バルブハンドルを反時計回りにわずか 10 度回転させ、水が 1/4 インチ PE ラインにゆっくりと滴下できるようにします。水の流れる音に注意して耳を傾けてください。チューブの切断が不均一であったり、フィッティングが緩んでいたりすると、すぐにマイクロビーズの滴が接合部に形成されるのがわかります。漏れが発生した場合は、すぐにバルブを閉じ、ロッククリップを取り外し、チューブの端を完全に直角に切り直してください。
フルユーティリティ負荷でのテスト: ラインが水で満たされ、乾燥したままになったら、アングルバルブを完全に開き、システムを家庭の最大静的ライン圧力にさらします。キャビネットを開けたままにして、15 分ごとにすべての接合部を丸 1 時間検査し、乾いたペーパータオルで接続部に沿って拭き、隠れた湿気の玉をキャッチします。
電子センサー セキュリティ レイヤー: 長期的な安全性を保証するには、スマート ワイヤレス電子水漏れセンサーを真鍮 T バルブの真下のキャビネットの床とロボット ベース ステーションの背面に平らに配置します。内部の O リングが故障したり、数年にわたって接続が弱くなったりした場合、センサーが瞬時に湿気を検出します。大音量の警報音が鳴り、自動通知がスマートフォンに直接送信されるため、構造物に損害が発生する前に水道を遮断することができます。
Q: キッチンのシンクの下にある冷水アングルバルブが詰まっているか凍結している場合、給湯ラインに接続できますか?
A: 絶対に違います。ロボット掃除機の自動補充吸込ラインを住宅の給湯配管に絶対に接続しないでください。ロボット ベース ステーション内の浄水ラインと内部電子ソレノイド バルブは、周囲冷水温度 (通常は 35°C または 95°F 未満) に耐えられる低密度ポリエチレンとシリコンのガスケットで作られています。熱い水道水 ($50^{circ} ext{C}$ から $65^{circ} ext{C}$) をベースステーションに送ると、プラスチックの水路が歪み、内部のマイクロフィルターが溶け、自動補充モジュールが永久に破壊され、メーカー保証が無効になります。
Q: 私の家が冬の気温が氷点下になり、パイプが凍結した場合、配管システムはどうなりますか?
A: ロボット ベース ステーションが、氷点下 ($0^{circ} ext{C}$ または $32^{circ} ext{F}$) の断熱されていないユーティリティ ルーム、マッドルーム、または囲まれたポーチ内に設置されている場合、細い 1/4 インチ PE ライン内の水が凍結して膨張します。この氷の膨張により、プラスチック製のチューブの壁が割れて、ベースステーションの内部のアクリル製水マニホールドバルブに亀裂が入ります。パイプが凍結する危険性がある場合は、防寒対策ルーチンを実行する必要があります。つまり、メインの真鍮製アングル バルブを遮断し、PE チューブを取り外し、手動の診断排水サイクルを実行して、ベース ステーションの内部ポンプから残っている水分をすべて完全に除去します。
Q: 流量の大幅な低下を引き起こさずに、シンクからロボット ベース ステーションまで 1/4 インチ PE 給水ラインをどのくらいの距離まで配線できますか?
A: ご自宅の水道事業のベースライン圧力が標準の 40 ～ 50 PSI である場合、1/4 インチ PE 浄水ラインを水源から最大横方向距離 30 フィート (約 9 メートル) まで安全に配線できます。細い管に水を流すと小さな摩擦抵抗が生じ、長距離ではライン圧力がわずかに低下します。ロボットに到達するために横方向のランが 30 フィートを超える必要がある場合は、摩擦を最小限に抑えるためにランの最初の脚を幅広の 3/8 インチ PE ラインにアップグレードし、ベース ステーションのすぐ後ろにある減速機フィッティングを使用して 1/4 インチ ラインまで下げます。
Q: 家庭用水が私有井戸システムから供給されている場合、インライン沈殿物水フィルターを設置する必要がありますか?
A: はい、ご自宅が私有井戸システムまたはミネラルスケールが多くなりやすい地元の公共事業ラインから水を汲んでいる場合は、専用のインライン沈殿物水フィルターを設置することを強くお勧めします。井戸水には、微細な粒子の研磨砂、溶解した鉄錆、細かいシルトが含まれていることがよくあります。これらの小さな粒子は、キッチンのシンクの蛇口を動かすときには無害ですが、ロボット ベース ステーションのマイクロメッシュ吸気スクリーン内にすぐに集まります。この堆積物の蓄積により水の流れが妨げられ、機械が自動化された「きれいな水の供給不足」エラー コードをトリガーします。
Q: 真鍮製のアングル バルブが完全に開いているにもかかわらず、ベース ステーションが「給水口エラー」コードを発行するのはなぜですか?
A: 「給水口エラー」コードは通常、機械的な流量制限を示します。多くの場合、パイプのねじれや減圧バルブの過剰作動が原因で発生します。 1/4 インチ PE チューブの配管全体を検査し、ラインが平らに折りたたまれて水の流れを妨げているキャビネットの後ろのきつい曲がりがないか確認します。また、インライン減圧バルブ (PRV) の圧力が下がりすぎていないかも確認してください。流入水の圧力が 20 PSI を下回ると、きれいな貯水池が完全に満たされる前に、ベース ステーションの内部タイマーがタイムアウト障害を記録します。
Q: 地域の標準的な住宅建築物の配管規則に基づき、ロボット掃除機を家庭の排水管に直接接続することは合法ですか?
A: はい、直接接続は、廃水ラインに認定された逆止弁または物理的なエアギャップブレーカーを備えている限り、標準の統一配管規格 (UPC) ガイドラインに基づいて完全に合法です。条例の規制では、汚染された下水空気が生活空間に侵入するのを防ぐために、住宅雑排水源と下水管の間の直接の気密接続を厳しく禁止しています。承認された食器洗い機用分岐テールピースまたは開いたスタンドパイプに緩くフィットするドロップ ブラケットを使用することで、配管規格への完全な準拠が保証されます。
スマート ロボット掃除機のベース ステーションを家の水道インフラに配線することは、手動の家事ループを自動化された利便性に置き換える、非常に効率的な住宅アップグレードです。このシステムの寿命を最大限に延ばすには、急いで設置する習慣を避け、規律ある段階的な配管プロトコルを実装する必要があります。アプライアンスの内部マイクロソレノイドを保護するためにインライン減圧バルブを使用してライン速度を下げ、O リングの漏れを防ぐためにすべての PE チューブにきれいな 90 度の直角の切り込みを入れ、下水道ガスをブロックするために排水ラインに物理的なエアギャップ ブレーカーを含めてください。この自動モップ掛けハブと高トルク コードレス スティック掃除機を組み合わせて床上の細部の処理を行うことで、一年中安全かつ楽に、汚れのない美しい家を維持できます。
