間違った自動清掃ハードウェアを選択すると、ユニットが必然的に家具の下敷きになってしまうため、高い返品率が保証され、エンドユーザーは果てしなくイライラすることになります。産業用アプリケーションでは、ハードウェア アーキテクチャが機械の空間認識と現場での故障率を決定します。このガイドでは、ハードウェアを環境の要求に適合させるためのフィールドでテストされた青写真を提供することにより、ナビゲーション センサーと累積追跡エラーの間の技術的差異に対処します。
LiDAR とジャイロスコープ ロボット テクノロジー の評価は、 サンプリング周波数を分析し、 アルゴリズム オドメトリを監査し、最大 ジャイロ ドリフトを計算することによって実現されます。最も重要な要素は 平方フィートのしきい値です。これは、機械的な推測航法が失敗し、光学的な精度が必要になる時期を決定します。
推測航法の制限:ジャイロスコープ ユニットは ホイール オドメトリ に完全に依存しているため、1,000 平方フィートを超える環境では位置誤差がさらに大きくなります。
光学精度: 最新の dToF LiDAR は 4500 Hz のサンプリング周波数 で動作し、完全な暗闇の中で ミリメートル精度の 点群マップを生成します。
BOM への影響: VCSEL レーザー を統合すると、ベースラインの BOM (部品表) が約 40 ドル増加し、製品がプレミアム小売レベルに移行します。
機械的劣化:従来の回転光学モジュールは 、ソリッドステート 6 軸 IMU チップよりも MTBF (平均故障間隔) が低くなります。
ソフトウェア エコシステム: 真の SLAM (同時位置特定とマッピング) には、専用のレーザー アレイだけが提供できる大量の光データが必要です。
ジャイロスコープ ナビゲーションは、内部慣性センサーと車輪の回転を通じてロボットの位置を厳密に計算し、固定開始点からの動きを盲目的に追跡します。 この方法では、 6 軸 IMU (慣性測定ユニット)を利用して、 シャーシの内部 ヨー レートと前方加速度を 継続的に測定します。 MCU (マイクロコントローラー ユニット) は、駆動輪に取り付けられた 光学式エンコーダー と並行してこの慣性データを処理し 、総移動距離を推定します。ロボットは環境を物理的にスキャンできないため、完全に 推測航法を介して移動します。.
物理的なバンパーが物体に衝突し、マイクロスイッチがトリガーされるまで、あらかじめ決められた真っ直ぐなグリッド線に沿って移動します。この機械的衝撃により、 MCU は ユニットを 90 度回転させ、新しい平行パスを開始します。私たちはこのロジックを複数のフロアプランにわたってテストしました。小さくて四角い部屋は効果的に掃除できますが、複雑な角度では非常に困難です。
プライマリセンサー: 6 軸 IMU (3 軸加速度計と 3 軸ジャイロスコープの組み合わせ)。
距離の計算: ホイール オドメトリ (ホイールの回転クリック数のカウント) に厳密に依存します。
障害物検出: 物理的なバンパー スイッチと赤外線近接センサーを介して厳密に機械的に検出されます。
データ プロトコル: コンポーネントは、標準の I2C プロトコルを介して メイン処理ボードと通信します。

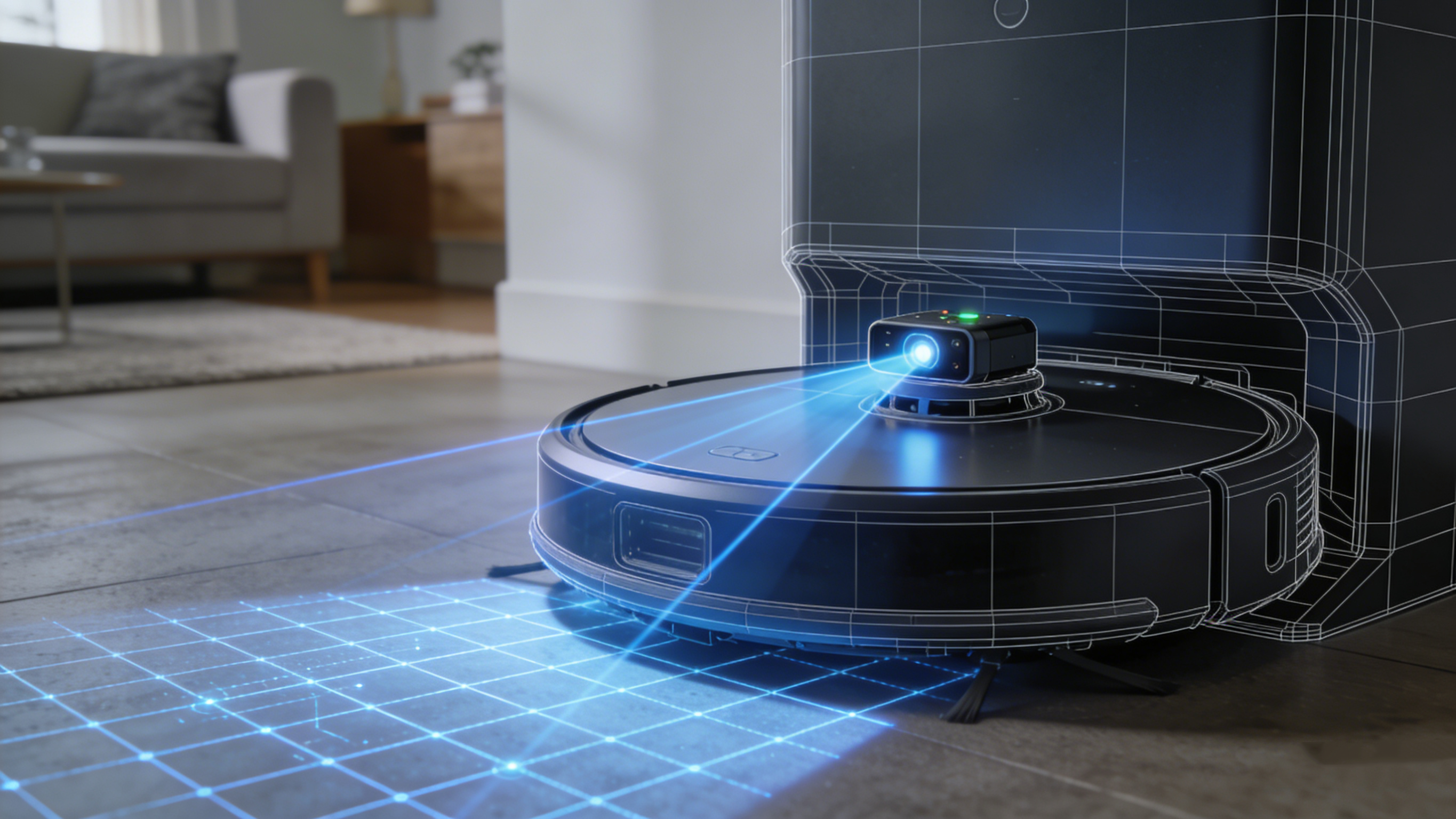

LiDAR システムは、パルス レーザー照明を使用して環境をマッピングし、光子が光センサーに反射して戻るまでにかかる正確な飛行時間を測定します。
最新のハイエンド ユニットは、 dToF (Direct Time-of-Flight) テクノロジーを利用して、物理的衝撃に依存せずに絶対的な空間位置決めを実現します。 VCSEL (垂直共振器面発光レーザー) が 赤外線パルスを急速に発射し、高感度の SPAD (単一光子アバランシェ ダイオード) 受信機が戻ってくる散乱光をキャッチします。光子の戻り時間に対して光の速度を数学的に計算することで、ロボットは高精度の 3D 点群を生成します。.
私たちのデータは、この連続 360 度環境スキャンが周囲の室内照明とは完全に独立して動作することを示しています。この光学的な透明性により、真の SLAM アルゴリズムが壁に触れることなく最も効率的な清掃経路を計算できるようになります。
レーザー放射: VCSELモジュールは 、 毎秒何千もの目に見えない赤外線レーザー パルスを発射します。
光子の受信: SPADアレイは 、 周囲の壁や家具の脚に反射して戻ってくる光子を検出します。
距離計算: MCU は 正確なナノ秒の飛行時間を計算して、空間データ ポイントをプロットします。
マップ生成: SLAMアルゴリズムは 、 数百万のこれらのデータ ポイントを縫い合わせて、ミリメートル精度のライブ ルーム マップを作成します。
ジャイロ ドリフトは、顕微鏡的なセンサーの不正確さが時間の経過とともに増大し、ロボットの内部座標系が完全に破損する数学的必然性です。
産業用アプリケーションでは、 製造上のばらつき、温度変動、動作時の微振動により、 ジャイロスコープが物理的な 90 度の回転を 89.5 度として記録した場合、その 0.5 度の誤差はその後の方向の変化ごとに増大します。 30 分間継続すると IMU が完全に校正されることはありません。 Wheel Odometry を、ロボットの内部デジタル マップが部屋の物理的な寸法と大幅にずれます。
私たちは標準的なジャイロスコープ モデルを 1,500 平方フィートのレイアウトでテストしました。その結果、 ジャイロ ドリフトにより 部屋の中央に大量の掃除されていないゾーンが残りました。逆に、光学センサーは絶対位置を提供します。 で継続的に環境測定を行うため 4500 Hz のサンプリング周波数、ソフトウェアは小さな車輪のスリップやシャーシの偏差を即座に検出して修正します。
プロのヒント: 本番環境のドリフトを軽減する
BOM を 削減するためにジャイロスコープベースのモデルを調達する場合は、工場が 両方の独立した駆動輪にデュアル高解像度と相互参照し 光学エンコーダを実装していることを確認してください。これはホイール スリップを IMUデータ 、ドリフト マージンを約 15% 削減します。
ハードウェア センサー データの密度は、モバイル アプリケーションの複雑さと、特定の清掃ゾーンをカスタマイズするユーザーの能力に直接影響します。
基本的なジャイロスコープ モデルは、洗浄後に物理的に移動した場所の詳細を示す基本的な 2D ライン マップを生成するためのデータのみを持っています。部屋の境界を数学的に予測したり、直接の物理的位置を超えてスキャンしたりすることはできません。この制限により、高度な仮想境界やデジタル「立ち入り禁止ゾーン」をソフトウェア レベルで実装することが不可能になります。
光学モデルはを介して数百万のデータポイントを処理します。 、ロボットがベースステーションから移動を開始する前に、 この光学的先見性により、モバイル アプリケーションは部屋をインテリジェントにセグメント化し、さまざまなゾーンに可変吸引パラメータを割り当て、ユーザーがマークしたエリアを積極的に回避することができます。私たちのデータは、このソフトウェアの柔軟性がプレミアム分野における高い小売店維持率の主な原動力であることを示しています。 SLAMアルゴリズム
ジャイロスコープ アプリの機能: 基本的な開始/停止コマンド、バッテリー監視、および基本的なクリーニング後のライン マップ。
光学アプリの機能: 仮想デジタル ウォール、部屋固有のスケジュール パラメータ、複数階のデジタル マップ ストレージ、およびリアルタイム パス追跡。
ハードウェア パラメータを直接比較すると、両方のナビゲーション アーキテクチャの明確な動作上限が明らかになります。
Tier-1 OEM 施設からの標準ハードウェア構成をテストして、商用調達のベースライン パフォーマンス メトリックを確立しました。産業用途では、これらの技術パラメータを無視すると、市場での位置付けが不適切になり、不良品の返品率が高くなります。
技術仕様 | ジャイロスコープナビゲーション | LiDAR (dToF) ナビゲーション |
主要なセンサー技術 | 6軸IMU & 光学式エンコーダ | VCSEL / SPAD アレイ |
マッピング解像度 | 低分散 (推測航法) | ミリメートル精度 (点群) |
サンプリング周波数 | ～50～100Hz | 最大 4500Hz |
周囲光の要件 | 完全に独立した | 完全独立型（赤外線使用） |
有効カバーエリア | < 1,000 平方フィート | > 2,500 平方フィート |
エラーの発生しやすさ | 非常に高い (ジャイロドリフト) | 極低（絶対位置決め） |
光学ナビゲーション ハードウェアを統合すると、サプライ チェーンの物流が大幅に変化し、基本製造コストが変化し、製品の物理的寸法が変わります。
回転レーザー タレットを追加するには専用の二次ブラシレス モーター、高感度 、データ量を処理するためののエンジニアリングが大幅に複雑になります SPAD レシーバー、および非常に強力なマルチコア MCUが必要です。これにより 、SMT (表面実装技術)組み立てライン 。当社のデータによると、プレミアム dToF センサー モジュールでは、合計 BOM が ユニットあたり 35 ドルから 50 ドル増加します。
さらに、回転タレットの機械的性質により、 完全ソリッドステートの 6 軸 IMUと比較して MTBF が歴史的に低下していました。製造部門は、フロント バンパー シャーシ内に隠された完全密閉型ソリッドステート光学アレイに移行することで、この摩擦を積極的に軽減しています。
シャーシの高さ制限: 従来のレーザー タレットではユニットの高さが 1.5 インチ高くなるため、低い家具の下に隙間ができなくなります。
プロセッサ負荷: 大量のデータ出力には、 MCU を 基本的な 8 ビット チップから 32 ビット ARM プロセッサにアップグレードする必要があります。
消費電力: レーザーをアクティブに発射し、二次モーターを回転させるには、より大きな 5200mAh リチウムイオン セルが必要です。
これらのテクノロジーの中から選択するには、BOM コストとナビゲーション機能をターゲット消費者の特定のアーキテクチャ フットプリントと厳密に調整する必要があります。
ターゲット層が 800 平方フィート未満の小規模なオープンプランのアパートに住んでいる場合、ジャイロスコープ モデルは最も高い利益率と最も低い故障率を提供します。推測 航法 ロジックは、複雑な家具のレイアウトがない基本的なハードフロア環境には完全に十分です。
ただし、高級高層住宅市場では、構造上光学精度が必須です。ジャイロスコープ ユニットを 2,500 平方フィートの広大な家に導入すると、 ホイール オドメトリ エラーの累積によるフィールド障害が保証されます。レーザー誘導ユニットを調達することで、ハードウェアが環境の要求に物理的に適合することが保証されます。
SMT ラインを監査する: OEM 施設を評価するときは、 SMTフロアを検査して、 VCSELレーザーの 調整に必要な特殊な光学校正装置を備えていることを確認します 。
MCU を検証する:工場で 、120 分のクリーニング サイクル中にサーマル スロットルなしで重い SLAMアルゴリズム を処理できる 堅牢なマルチコア MCUが使用されていることを確認します。
はい。セカンダリ ブラシレス モーターの一定の回転と VCSEL レーザーのアクティブな発射により、ベースライン消費電力が増加します。これを補うために、光学式モデルでは通常、150 分の実行時間を維持するために大容量 5200mAh リチウムイオン パックが必要です。
私たちのデータは、反射率の高いガラス表面が時折赤外線パルスを散乱させ、 SPAD 受信機が光子の飛行時間を数学的に誤って計算する可能性があることを示しています。プレミアム ユニットは、光学データと物理バンパー フィードバックを即座に相互参照することで、この特定の問題を軽減します。
これは、ジャイロスコープ モデルにとって重大な機械的故障点です。駆動輪が厚いカーペットの繊維上で物理的に滑ると、 光学式エンコーダーは 物理的に発生しなかった前方への動きを記録し、即座に深刻な ジャイロ ドリフトを引き起こし 、空間マップを破損します。
産業用途では、すべての民生用光学センサーは厳格なクラス 1 レーザー安全基準に準拠する必要があります。 の物理的なワット数は VCSEL ハードウェア レベルで厳密に制限されており、目に直接照射してもビームが完全に無害であることが保証されます。
いいえ。ナビゲーションの制限は完全に物理ハードウェアに根ざしています。 6 軸 IMU は 物理的に環境境界を検出したり、前方をスキャンしたりすることができません。いくらファームウェアを最適化しても、光学 点群 データの数学的欠如を置き換えることはできません。
Tier-1 製造施設ではで光学センサーの故障に対して厳密に 0% AQL を実施しています 、IPQC (工程内品質管理)段階 。が見られたユニットは、直ちに廃棄されます。 バーンイン テスト中に サンプリング周波数の低下やレーザーの位置ずれ
生のハードウェア仕様を信頼性の高い製品ラインに変換するには、基礎となる物理学を厳密に理解する必要があります。 のどちらを選択するかは LiDAR かジャイロスコープ ロボットナビゲーション 、単に価格帯の決定ではありません。それは基本的なアーキテクチャの相違です。背後にある数学を理解し ジャイロ ドリフトの、 VCSELレーザー の BOMへの影響を評価し、内部 MCU の処理能力を分析することで、ハードウェアに起因する障害からブランドを効果的に守ることができます。表面的な仕様に依存すると、現場でのパフォーマンスが低下し、高い返品率が保証されます。データは、センサーのペイロードを対象環境に数学的に調整することが、持続可能な製品調達に進む唯一の実行可能な道であることを示しています。
